环形变压器

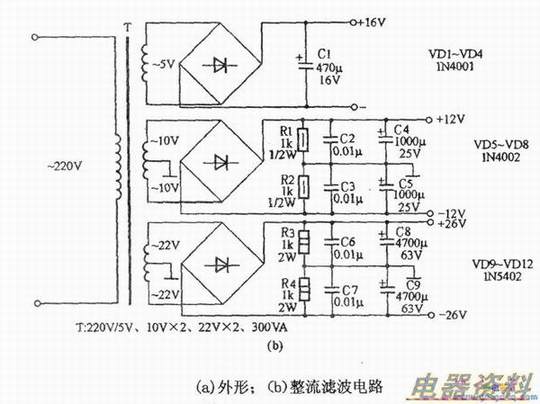

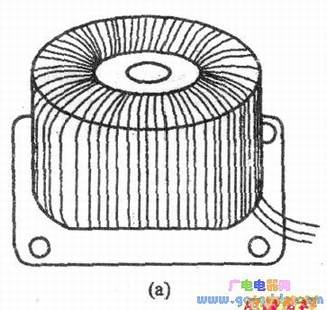

　环形是供音响板的整流专用变压器，具有储备功率太，余量大，漏磁小的特点。它有一次绕组，二次绕组，二次绕组有单绕组和双绕组。如GB/T15290-94：一次侧为220V，二次侧为5V、10V×2、22V×2，5V交流经整流、后得到6V的直流电压可供音调板、收音头等电源。10V×2的两组交流电压经整流、滤波Rl、R2分压得到两组（对地）对称的(±12V)直流电压。22V×2的两组交流电压经桥式整流、滤波后，再经R3、R4分压得到两组对称的(±26V)直流电压。可供需用双电源的OCL功放电路的电源，外形及如下图所示。
