Verilog的结构化描述形式

      在VerilogHDL中可使用如下方式描述结构:
      1)内置门原语(在门级)；
      2)开关级原语(在级)；
      3)用户定义的原语(在门级)；
      4)模块实例(创建层次结构)。

      在这一实例中，模块包含门的实例语句，也就是说包含内置门xor、and和or的实例语句。门实例由线网类型变量S1、T1、T2和T3互连。由于没有指定的顺序,门实例语句可以以任何顺序出现；图中显示了纯结构；xor、and和or是内置门原语；X1、X2、A1等是实例名称。紧跟在每个门后的信号列表是它的互连；列表中的第一个是门输出，余下的是输入。例如，S1与xor门实例X1的输出连接，而A和B与实例X1的输入连接。
      4位全加器可以使用4个1位全加器模块描述，描述的逻辑图如图2-6所示。下面是4位全加器的结构描述形式。


1. moduleFourBitFA(FA,FB,FCin,FSum,FCout);
2. parameterSIZE=4;
3. input[SIZE:1]FA,FB;
4. output[SIZE:1]FSum
5. inputFCin;
6. inputFCout;
7. wire[1:SIZE－1]FTemp;
8. FA_Str
9. FA1(.A(FA[1]),.B(FB[1]),.Cin(FCin),
10. .Sum(FSum[1]),.Cout(FTemp[2])),
11. FA2(.A(FA[2]),.B(FB[2]),.Cin(FTemp[1]),
12. .Sum(FSum[2]),.Cout(FTemp[2])),
13. FA3(FA[3],FB[3],FTemp[2],FSum[3],FTemp[3],
14. FA4(FA[4],FB[4],FTemp[3],FSum[4],FCout);
15. endmodule

      在这一实例中，模块实例用于建模4位全加器。在模块实例语句中，端口可以与名称或位置关联。前两个实例FA1和FA2使用命名关联方式，也就是说，端口的名称和它连接的线网被显式描述（每一个的形式都为“.port_name(net_name)）。最后两个实例语句，实例FA3和FA4使用位置关联方式将端口与线网关联。这里关联的顺序很重要，例如，在实例FA4中，第一个FA[4]与FA_Str的端口A连接，第二个FB[4]与FA_Str的端口B连接，余下的由此类推。

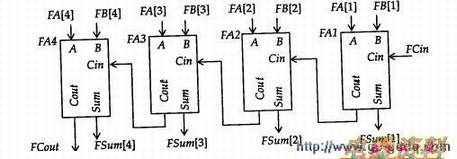

      图2-6 4位全加器
