Viacheslav的激光二极蕾激励器(VS-LD1)

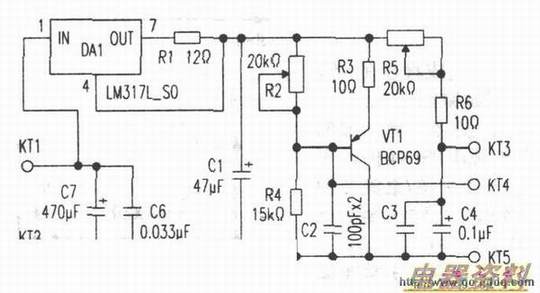

　Viachealav的(VS-LDl)十分直观，见下图所示。

　此目的在于利用更多的功率，因为是恒流驱动而不是采用恒压源，这意味着通过来控制。但是对一个低功率激光来说，这真的不是主要的问题。在输入端上有足够的，任何暂态都不会引起问题。

　使用-LM317L(DAI)以及Rl作为恒流源。然后电流分支到激光二极管（通过R5作为分压的精微调，R6用作监测）的K13(LD的阳极)。

　VTI的另一分支被接于散热器，更多的额外电流，更多的反馈，这样更多的电流通过晶体管的散热器。R2则是调节的反向偏置f实际上它不需要20kΩ．不过从的元件箱里随便找一个的）。

　KT3是LD的阳极．KT4是PD的阴极。

　这个电路看起来相当稳定（只能通过肉眼和表来判断)。为试验，使用2个金属壳子的和一些未知的光敏二极管。绿色LEDs不能外加光敏二极管，因此使用一个激光指针器来检查反馈工作状况。在确信一切工作都作好之后，设置电流大约50毫安，插上这个激光二极管f三菱ML1016R．I．80mA)。然后则很方便的设置正常的工作电流，稍微测试反馈防止环境变动（例如，从散热器装上激光管仅用几秒时间）。

　实际上在这个电路之前，装配类似于SG-LD1的电路，刚刚改变它以适合三菱器件的管脚引出线。但是当时试验它，不想要100%确保工作．痴想LD的灵敏度一般人是很少知道，因此坚定自己制作的电路。是的，它的确消耗了120毫安，但仅有90mA使用得OK．这是可改进的空间。
