JX-32型微机选线装置安装要求

　(1)零序器的安装
　　

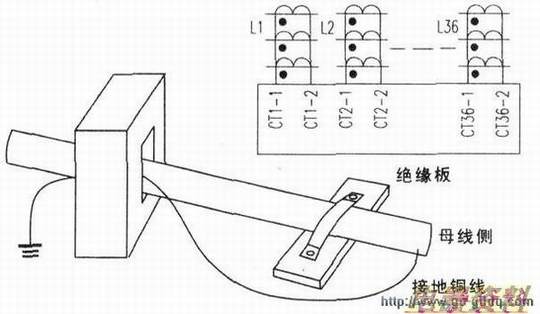

　　一般电缆出线采用零序电流互感器CT获得零序电流。安装电流互感器应确保零序电流信号不被短路。若电缆头在霉序电流互感器与短路器出线之间要固定电缆，绝缘板上的固定螺栓应保证卡子与地绝缘，母线侧电缆外壳的接地线应穿过零序CT再接地（如下图所示）
　　
　　(2)三相CT接成零序过滤器
　　
　　如果已在高压柜设置了三相CT，为获取零序电流，可以按上图所示，将三相CT二次电流接成零序电流过滤器方式。由于JX-32装置电流输入回路具有极低的(<0.1Ω)。因此不影响用户在零序电流过滤器回路串联其他的电流测量元件。三个电流互感器精度及变比要一致。

　(3)极性要求
　　
　　1)对零序信号接入，无同名端要求。

　2)对零序电流互感器的同名端（极性）要求完全一致接入机器。

　3)三相CT接成零序电流过滤器，其同名端亦要求一致接人JX-32。如上图所示。

　4)对既有零序电流互感器CT，也有三相过滤器的系统．也要求同名端完全一致接人Jx-32。
