EMI滤波电路常见组件介绍

  交流输入端常见的组件介绍：

  交流电输入插座：





此为交流电从外部输入供应器的第一道关卡，为了阻隔来自电力在线干扰，以及避免供应器运作所产生的交换经电力线往外散布干扰**用电装置，都会于交流输入端安装一至二阶的EMI(电磁干扰)Fir()，其功能就是一个低通，将交流电中所含高频的噪声旁路或是导向接地线，只让60左右的波型通过。
　　

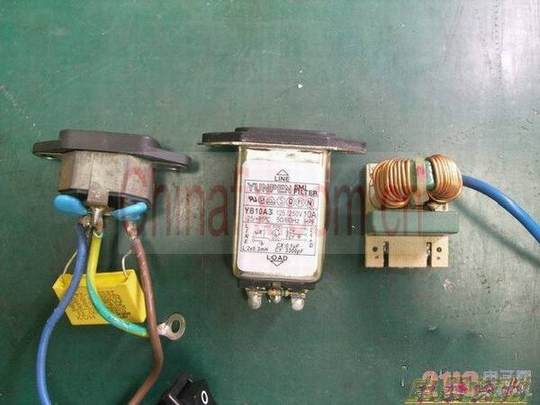

上面照片中，中央为一体式EMI滤波器电源插座，滤波电路整个包于铁壳中，能更有效避免噪声外泄；右方的则是以小片电路板制作EMI滤波电路，通常使用于无足够深度安装一体式EMI滤波器的电源供应器，少了铁皮外壳多少会有噪声泄漏情形；而左边的插座上只加上Cx与Cy(稍后会介绍)，使用这类设计的电源，其EMI滤波电路通常需要做在主电路板上，若是主电路板上的EMI电路区空空如也，就代表该区组件被省略掉了。
　　
目前使用12公分风扇的电源供应器内部空间都不太能塞下一体式EMI滤波器，所以大多采用照片左右两边的做法。

X(Cx，又称为跨接线路滤波电容):

这是EMI滤波电路组成中，用来跨接火线(L)与中性线(N)间的电容，用途是消除来自电力线的低通常态噪声。
　　

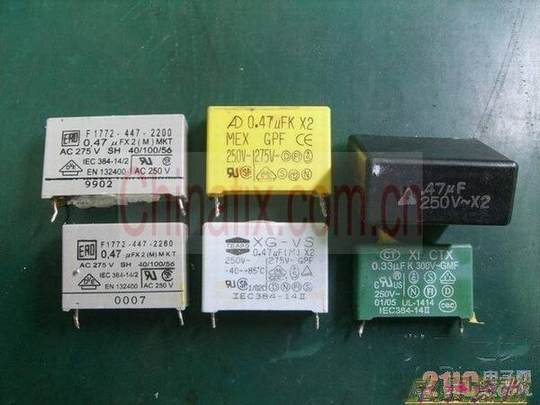

外观如照片所示为方型，上方会打上X或X2字样。

Y电容(Cy，又称为线路旁通电容器)：





　　
Y电容为跨接于浮接地(FG)和火线(L)/中性线(N)之间，用来消除高通常态及共态噪声。
　　
而计算机用电源供应器中的FG点与金属外壳、地线(E)及输出端0V/GND共接，所以未连接接地线时，会经由两颗串联的Cy电容分压出输入电源一半的电位差(Vin/2)，人体碰触到后就有可能产生感电现象。
　　

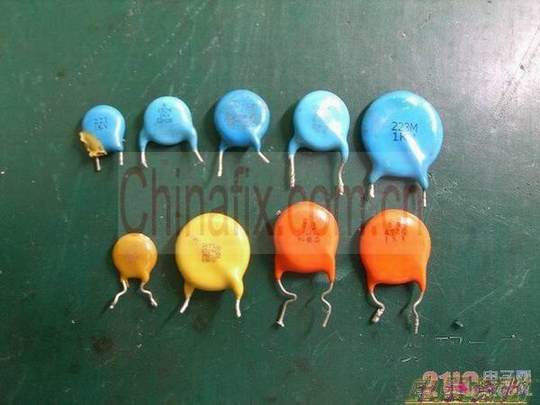

Y电容的外观如照片，呈圆饼状。

共态扼流圈(交连)：





　
共模态扼流圈在滤波电路中为串联在火线(L)与中性线(N)上，用来消除电力在线低通共态以及射频噪声。有些电源的输入端线路，会有缠绕在磁芯上的设计，也可以当作是简单的共态扼流圈。
　　

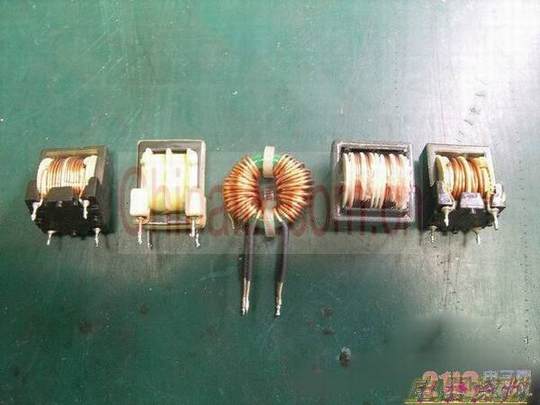

其外观有环形与类似的方形，部分可以见到外露的线圈。
　　
PS:所谓共态噪声，代表是L/N线对于地线E间的噪声，而常态噪声，则是L与N线之间的噪声，EMI滤波器功能主要是消除及阻挡这两类噪声。
