PN结温度传感器

　PN结的正向结压降随温度变化而变化，当取恒流供电时，在一定温度范围内，正向结压降随温度增加近似成线性递减。温度每升高1℃，结压降大约减小2mV。利用这种特性制成的硅PN结温度国内已大量生产，并获得广泛应用。这种产品具有灵敏度高、体积小、重量轻、响应快、在一定温度区内呈线性变化、产品批量生产、造价较低等特点。国内产品有2CWM、JCWM、BLTC、TS等系列。
　　
　　此外，为了扩展使用温区的上限，国内研制并生产了GaAs、SiC的PN结温度传感器，工作温度范围突破了硅管的150℃的上限，如：HWC、BWG、BHTS等系列产品。
　　

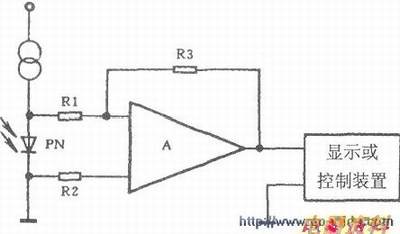

　　典型的PN结温度传感器的实用如下图所示。
