ATMEAG16L的I/O端口编程实践

　1.PB口输出实验

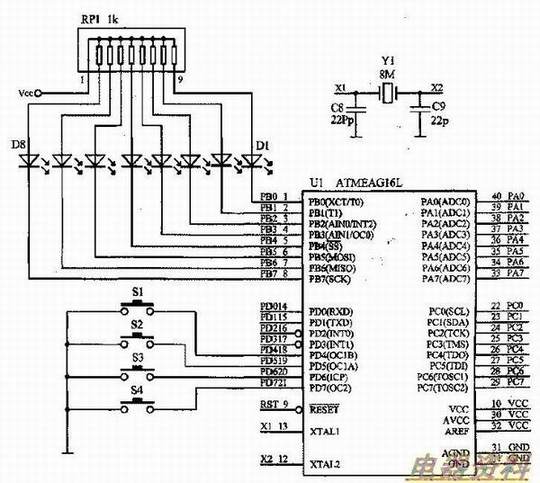

   交替输出0×aa、0×55，使闪烁，点亮／熄灭时间约500ms。实验的原理见下图(用Pro-tel99se打开)。



　在我的文档中新建一个ac2的文件夹。建立一个ac2．prj的工程项目，最后建立源程序文件ac2．c。

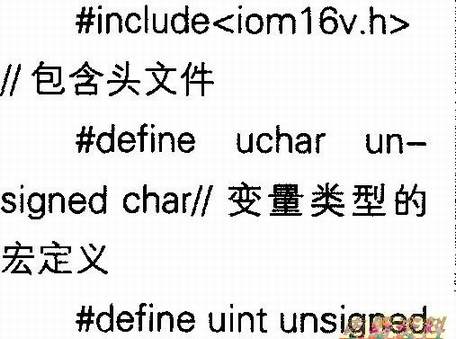

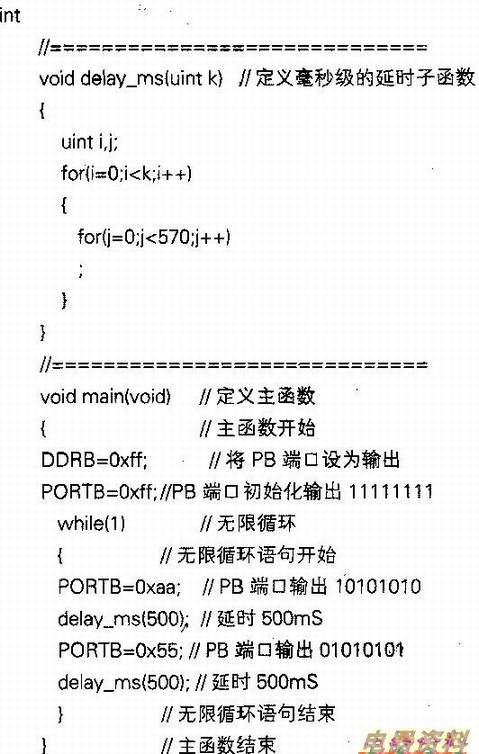

　输入下面的程序：

 　　编译通过后，可在AVR Studio集成开发环境中进行在线仿真或进行软件模拟仿真。仿真完成后，将ac2．hex文件下载到AVR综合试验板上。可以看到，D1～D8发光管的奇数位与偶数位会交替点亮，间隔约0．5s。
