电工理论知识-电气设备的额定值及电路的工作状态

　1.电气设备的额定值
　　
　　电气设备长期、安全工作条件下的最高限值称为额定值。

　电气设备的额定值是根据设计、材料及制造工艺等因素，由制造厂家给出的技术数据。

　2．的三种工作状态
　　

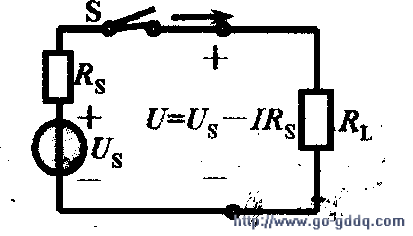

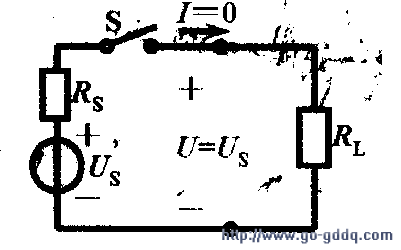

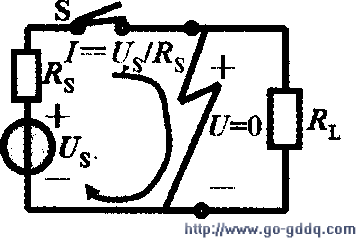

　　电路分为通路、开路及短路工作状态，如下图所示。

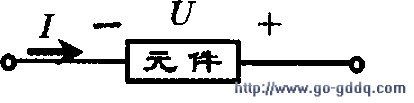

　　例1：如下图所示，已知元件吸收功率为-20W，U=5V，求I。

　　解：由上图可知，UI为关联参考方向，因此：

　　I为负值，说明它的实际方向与图上标示的参考方向相反。

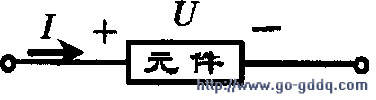

　　例2：如下图所示，已知元件中电流I=-100A，电压U=10V，求电功率P，并说明元件是还是。

　　解：UI非关联参考，因此：

　　P=UI=-10×(-100)=1000W元件吸收正功率，说明元件是负载。
