AVR单片机入门----C语言高效设计实践(九)

　利用ATMEAG16L的功能实现数／模输出ATmega16L上的两个8位定时／计数器和一个16位定时/计数器都支持PWM（脉冲宽度）输出功能，利用这一功能，我们很容易实现数/模转换功能。

　ATmega16L的定时/计数器的特性介绍见《AVR入门及C语言高效设计实践（六）》，这里我们主要利用它的比较匹配输出方式实现数/模转换，这种转换并行于一般程序执行，不需要额外的处理时间。

　ATMEAG16L的PWM编程实践

  1．定时/计数器2的PWM实验：用定时/计数器2以8位PWM方式产生调宽脉冲波，经有源LM358缓冲后，从PWM_OUT2端得到一锯齿波信号输出。

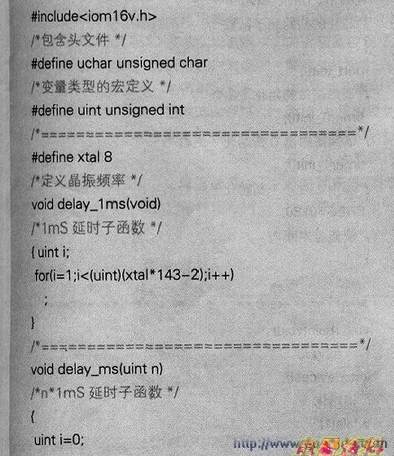

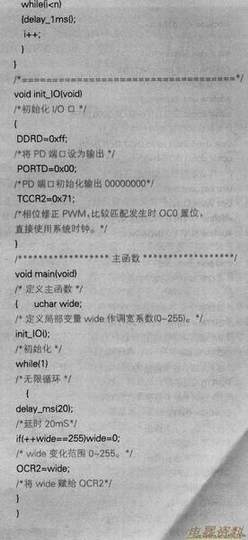

　在我的文档中新建一个ac16的文件夹。建立一个ac16．prj的工程项目，最后建立源程序文件ac16．c。输入下面的程序：

 　　编译通过后，将ac16.hex文件下载到AVR单片机综合试验板上进行实际演示。标示“PWM_IN”的双排针插上短路块，在标示“DC/AC9-15V”端输入12V（注意：绝对不要插到“DC5V”端，否则会烧毁芯片）。用的电压档测PWM_OUT2端，我们可看到电压会从OV线性上升到5V，然后重复这一过程，呈现一锯齿波信号输出。

　2使用定时／计数器1产生o—5v的基准电压：我们使用INTO、INT1键调整并输出O~5V的基准电压，采用10位PWM，调整的分辨率约5mV。

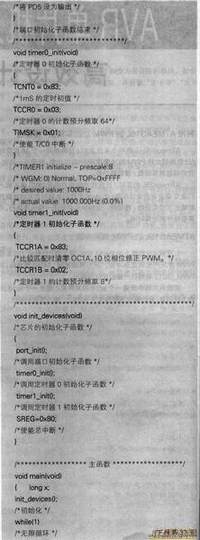

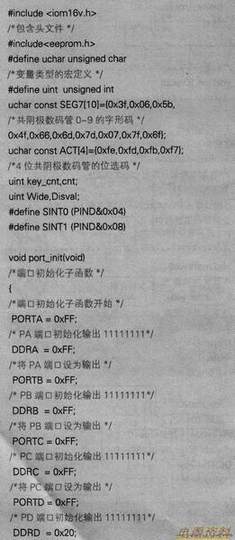

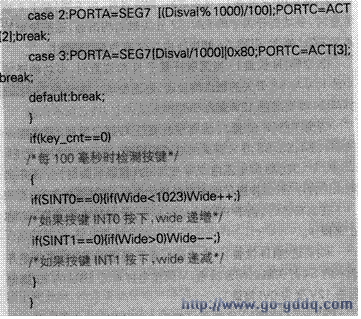

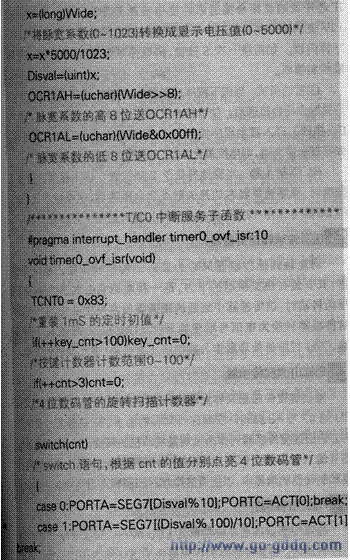

　在我的文档中新建一个ac17的文件夹。建立一个ac17．prj的工程项目，最后建立源程序文件acl7.c。输入下面的程序：

　　　编译通过后，将ac17．hex文件下载到AVR单片机综合实验板上进行实际演示。标示“MOD_DISP”、“LEDMOD_COM”

　及“PWM_IN”的双排针应插上短路块。在标示"DC/AC9-15V”

　电源端输入12V电压（注意：绝对不要插到“DC5W'电源端，否则会烧毁芯片）。用的电压档测PWM_OUT1端，我们看到，4个显示0.000，同时万用表的电压显示为OV。按下INTO键，数码管显示开始增加(最大为5.000)，万用表的电压显示也在增加。按下INT1键，数码管显示减少，万用表的电压显示也减少。停止按键后，电压显示及输出锁定。如果发现显示值与输出电压存在误差，我们可以修改“将脉宽系数(0~1023)转换成显示电压值(0—5000)”的有关计算项，以期显示值与输出值一致。
