谈谈PIC单片机与16位串行D/A电路的转换类型

      P与16位串行转换类型有如下2种：

  1．型D/A

  图1所示为电流衰减型原理图。图中T1、T2…TN和RE构成权电流发生器中的恒流源。各个管子的 RE是相等的，所以各位恒流源中的电流相等，我们把它记为IE。R-2R梯形为电流源的。电子开关K1，K2 …KN可以控制乃通向地端还是流进R-2R梯形网络和加法器，在加法器的相加点可以流入加权电流的和。

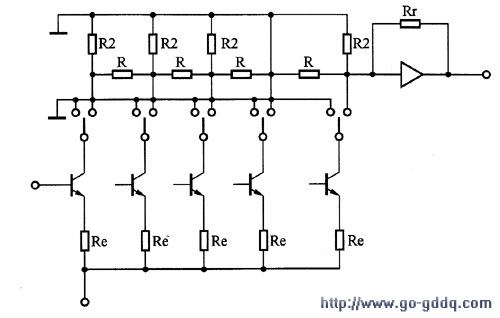

图1 电流衰减型D/A转换器

  如果只有电子开关Κ，将恒流源Y1和R-2R梯形网络与加法器接通，其他电子开关均接向地，则通过加 法器相加点的电流正好是一个IE。

  电流源型D/A转换器是用源器件（一般是MOS管）构成的来提供加权电流。与加权型转换器相比， 电流源型D/A转换器速度比较快，对开关的寄生参数不敏感。这种结构一般用于MOS结构的D/A转换器。电流 源型D/A转换器的简单结构如图2所示。

图2 电流型D／A转换器的简单结构

  2.型D/A

  电压型的D/A转换器原理如图3所示。

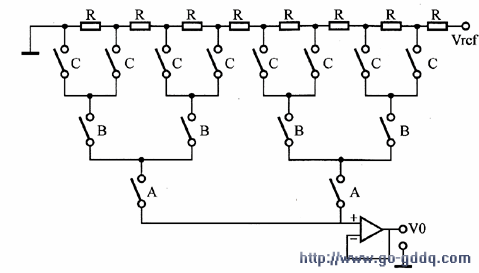

图3 3位电压定标D/A转换器

  电压定标D/A转换器特别适合MOS工艺，MOS工艺中模拟开关容易实现，而且MOS缓冲放大器的直流偏置电流很小。电压定标D/A转换器常用作MOS D/A转换器系统中的一个部件，被用作逐次逼近式D/A转换器中的D/A转换子电路。
