开关电源测试步骤(图文解说)

一、工作原理

　1、开关是一种高频开关式的能量变换电子，常作为设备的供应器，常见变换分类有：AC-DC、DC-DC、DC-AC 等。

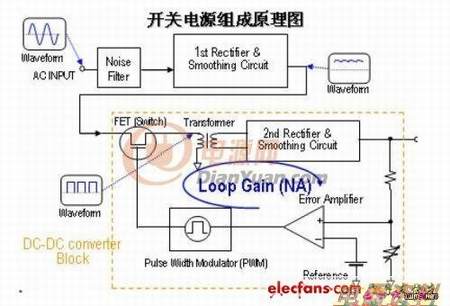

　2、开关电源原理框图

　





　(1) 市电进入电源后，首先经过是最前级的 电路部份，EMI 滤波的主要作用是滤除外界电网的高频脉冲对电源的干扰，同时还有减少开关电源本身对外界的电磁干扰。实际上它是利和的特性，使为50 左右的交流电可以顺利通过，而高于50Hz 以上的高频干扰杂波将被滤除。

　(2) 经过EMI 滤波，所得到较为平整的正弦波交流电被送入前级进行整流，整流工作都由全桥式整流来担任。经过全桥式整流二级管整流后，全部变成正。不过此时得到的电压仍然存在较大的起伏，这就必须使用高压滤波进行初步稳压，将波形修正为起伏较小的波形。

　(3) 把直流电转化为高频率的脉动直流电，这一步由控制电路来完成。输出部分通过一定的电路反馈给控制电路，控制电路用来调整高频开关元件的开关时间比例，以达到稳定输出电压的目的。控制电路目前已集成化，制成了各种开关电源用。

　(4) 把得到的脉动直流电，送到高频开关进行降压。再由二极管和滤波电容组成的低压滤波电路进行整流和滤波就得到了设备上使用的纯静的低压直流电。

　3、开关电源特点：

　(1) 开关电源是一种非线性电源，体积和重量轻。

　(2) 功率工作在开关状态，晶体管上的功耗小，转化效率高。
