18b20程序及应用

      DS18B20数字温度计是DALLAS公司生产的1－Wire，即单总线器件，具有线路简单，体积小的特点。因此用它来组成一个测温系统，具有线路简单，在一根通信线，可以挂很多这样的数字温度计，十分方便。DS18B20产品的特点
　　（1）、只要求一个端口即可实现通信。
　　（2）、在DS18B20中的每个器件上都有独一无二的序列号。
　　（3）、实际应用中不需要外部任何元器件即可实现测温。
　　（4）、测量温度范围在－55。C到＋125。C之间。
　　（5）、数字温度计的分辨率用户可以从9位到12位选择。
　　（6）、内部有温度上、下限告警设置。

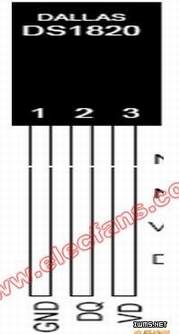

TO－92封装的DS18B20的引脚排列见下图，其引脚功能描述见下：

1．GND
 地信号
2．DQ
 数据输入/输出引脚。开漏单总线接口引脚。当被用着在寄生下，也可以向器件提供。
3．VDD
 可选择的VDD引脚。当工作于寄生电源时，此引脚必须接地。

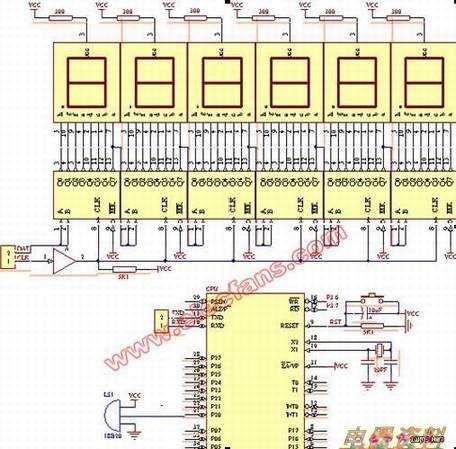

     18b20应用图

     18B20控制命令字
                      18B20的ROM命令
指令                    说明
读ROM(33H) 读18B20的序列号
匹配ROM(55H) 继续读完64位序列号的命令,用于多个18B20时定位
跳过ROM(H) 此命令执行后的在打操作针对在线所有18B20
搜ROM(F0H) 识别总线上各器件的,为操作各器件做准备
报警搜索(ECH) 公温度越限的器件对此命令作出响应
                    18B20存储控制命令
