双金属片继电器

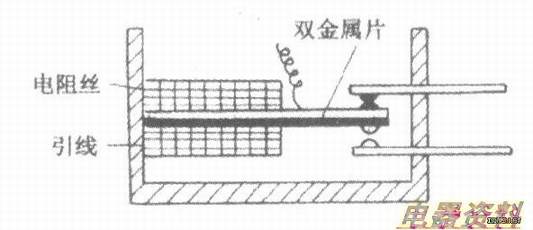

　上图为双金属片温度的结构图。

　其工作原理是：两种热膨胀系数显着不同的金属片叠合在一起构成双金属片，当温度变化时，利用两片金属片变形率不同，即可构成反映温度或热量变化的热继电器。当继电器的丝通人时，便对双金属片进行加热，由于其上层金属片膨胀系数大，伸长快、变形大、所以整个双金属片向下弯曲，使原来闭合的触点断开，原来断开的接点闭合，从而实现其开或关的功能。

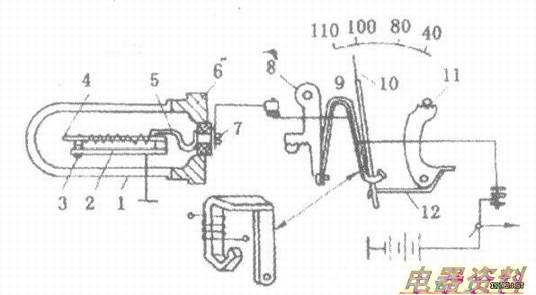

　下图为采用双金属片式热继电器构成的轿车水温表结构示意图。
