差动变电压位移传感器

　差动是把直线位移转换为模拟的。因其构造为整体结构，故耐久性和耐环境性都很优良，使用温度范围为-20℃~150℃。
　　

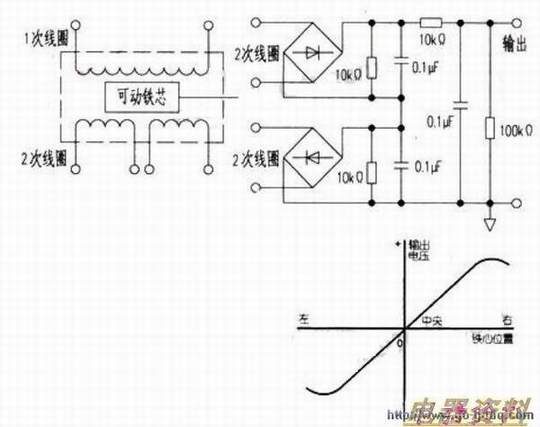

　　差动变压器由一次线圈、二次线圈及可动铁芯构成，如上左图。在一次线圈中加上一定电压、的正弦波励磁。通过可动铁芯使二次线圈产生感应电压，其输出特性见下图。两个二次线圈的差动输出是与励磁信号同频的交流电压，经检波变换为直流的位移电压被输出。检波电路由整流及RC组成，见上右图。
　　
　　测定范围是可动铁芯的移动行程，一般为数+mm～数百mm。当可动铁芯在中心位置时，输出电压为0V：左右移动时产生与移动距离成正比的正、负电压。其线性小于1％，检出精度达数μm；当超过规定行程后误差增大。
