电机启动PTC热敏电阻应用原理

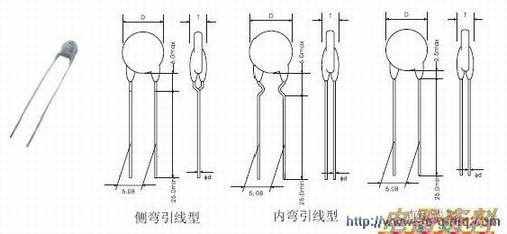

　外形结构

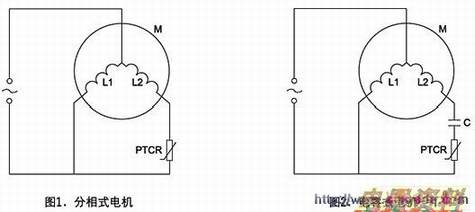

　应用原理

　电机在启动时，要克服本身的惯性，同时还要克服的反作用力（如冰箱压缩机启动时必须克服制冷剂的反作用力），因此电机启动时需要较大的和转矩。当转动正常后，为了节约能源，需要的转矩又要大幅度下降。给电机加一组辅助 线圈 ，只在启动时工作，正常后它就断开。将热敏 串联在启动辅助线圈， 启动后 热敏 进入高阻态切断辅助线圈，正好可以达到这种效果。

　 电子 、 节能灯 预热软启动 PTC热敏

　外形结构

　应用原理

　将PTC热敏电阻用在节能灯 电子镇流器 上，不必改动线路将产品直接跨接在 灯管 的 谐振 两端，可以改变电子镇流器、 电子节能灯 的硬启动为预热启动，灯丝的预热时间达0.4-2.0秒，可延长灯管寿命四倍以上。

　应用PTC热敏电阻实现预热启动如下图：刚接通 开关 时，Rt处于常温态，其阻值远远低于C2阻值，电流通过C1，Rt形成回路预热灯丝。约0.4-2秒后，Rt焦耳热温度超过居里温度Tc跃入高阻态，其阻值远远高于C2，电流通过C1、C2形成回路导致L谐振，产生高压点亮灯管。

　对某一特定的电子镇流器、电子节能灯而言，所选用的PTC阻值越大、体积越小、居里温度越低，其功耗就越小、预热时间亦越短；反之功耗就越大，预热时间亦越长。

　电子节能灯预热软启动 图

　使用注意

　1.公司产品种类繁多，居里温度为75℃、85℃、105℃的产品目前使用最为普遍.

　2.除上表所列规格型号之外，可按用户要求设计不同尺寸、开关温度、阻值和耐的PTC热敏电阻.

　3.PTC热敏电阻已取得关于 限制的六种有毒、有害物质含量的SGS测试报告.

　电子镇流器、节能灯软启动用PTC热敏 电阻器 选用指南

　基于增大延时时间可通过提高居里温度和体积、减小阻值等途径来实现，确定以下基本原则：

　1.节能灯工作时灯内温度较高， PTC 热敏电阻器 的居里温度不能太低，否则延时时间太短，起不到预热效果，居里温度在100 ℃以上为宜；

　2.启动线路为单时，PTC热敏电阻器耐电压要求较高，通常在800V以上；

　3.高的PTC热敏电阻器在可靠性方面可得到巨大的提升，在满足启动特性的前提下应优先选用；

　4.必须考虑在低温启动时的情况，在低温时，PTC热敏电阻器的热平衡电阻相应较低，可能造成灯管不启动；

　5.PTC热敏电阻器的开关寿命最好大于100，000次；

　6.预热时间不能小于0.4秒；

　7.启动完毕后，PTC热敏电阻器的功耗应符合有关规定。
