PTC电阻的工作原理

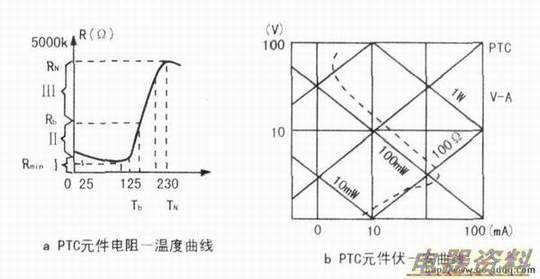

　　是以钛酸钡为主要原材料的一种N型半导体。它的值与温度曲线如下图所示，在这个曲线上，有几个特征温度值和这些温度所对应的特征值。1.室温电阻（R25）：又称元件的标称电阻值。即元件在25℃时的零功率的电阻值。2.最低电阻：即指电阻一温度曲线上最小值点的元件电阻值，用Rmin表示。对应此电阻值的温度用Tmin表示。3.开关温度（Tb）：当元件的零功率电阻值为2倍的Rmin时所对应的温度，此时电阻值记为Rb。4.最大电阻（Rn）：元件在温度曲线上的最大电阻值。对应RN的温度为TN。下图a中I为低阻区，即开状态区；Ⅱ为高阻区，即关状态区，Ⅲ为失效区。由图可见，当温度超过开关温度Tb时。电阻值急剧增加。但当温度超过最大电阻后。随着温度的增加，其电阻值开始下降。由于元件区的减少继而变为负值。所以反应在伏一安曲线上表现为回升现象。见下图b。由于PTc具备以上特性，故在变频系列空调中被广泛采用。用以对整机的和工作起限压、补偿和缓冲作用。
