电话广播呼叫电路

　在我们电台的日常工作中，往往会遇到这种情况，当值班人员呼叫机务人员时，直接拨打各房间电话有时无人接，对及时排除机器故障十分不利，会对安全播出造成影响。于是我们利用电话设计安装了高音呼叫装置。当机房内有紧急任务时，值班员立即拨通此相关电话，利用高音扬声器发出信号命令，使在宿合区的机务人员听到命令后迅速赶到机房，及时排除机器故障及抢险意外事故。此装置也可用于农村扩音设备，不论呼叫者身在何处，只要打通相连接的电话，就可下通知喊话。

　一．呼叫装置的组成

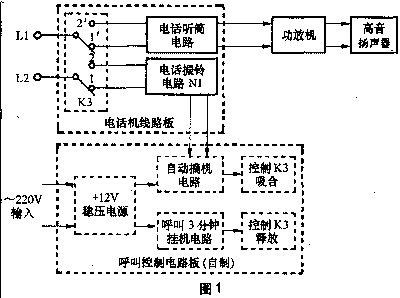

  本电路是由普通电话机线路板、低频电路、拨号自动摘机电路、定时自动关机电路和高音扬声器几部分组成，电路方框图如图1所示。将以上电路(除音箱)安装固定在一个小盒内。本电路对元器件的要求不是很严格，使用方便可靠、效果不错。

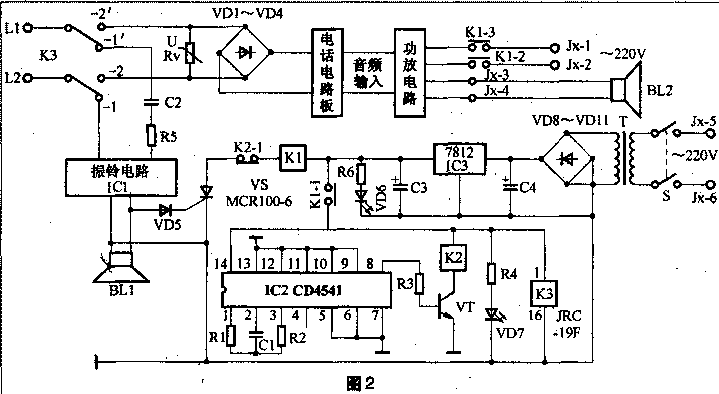

　二．电路说明(电路图如圈2所示)

L1、L2接一路内部电话线，JX为小盒与外部接线端子板Jx-1、Jx-2接入交流220V市电，为功放器提供，Jx-3、Jx-4是低频功放输出端，外接高音扬声器BL2，Jx-5、Jx-6接交流，S为电源开关，T为12V小功率电源。VD8～VD11为桥式(可选用1N4004)，C3、C4为电源，可选用25V／470μF，3为12V三端稳压器7812，R6阻值为1.2kΩ，VD6为用作电源指示灯。K1、K2为中型直流电磁，型号可选TX-3C(+12V线包)，K3是小型直流继电器，型号为JRC-19F。将电话机的舌簧开关拆掉，将JRC-19F装上焊好即可，大小正合适，要分清常闭接点、常开接点，以防接错位置。IC2为定时CD4541，用作延时电路，CD4541的各脚功能是：1、2、3脚为内部，R1、C1、R2为IC定时电路外接元器件。R1先接1MΩ电位器，根据定时时间最后确定阻值，然后用固定阻值的代替，C1为0.1μF，R2为2.2MΩ。4、11脚为空脚，5脚接地为开机自动复位端，6脚为手动复位端(高有效、)，7脚为接地端，8脚为输出端，R3为降压(视情况确定阻值)，9脚为输出初始状态设置端，接低电平时输出初始状态为低电平，10脚为方式选择端，接地时为单定时工作方式，12、13脚为定时时间编程端，可根据定时时间的长短选择相应的编程要求，12、13脚都接地，延时范围在19s～1884s之间可调。延时时间可以调整R1，根据一般呼叫时间长短而定，一般在3分钟即可。14脚为集成电路正电源端。VT为驱动三极管，型号为2SC1815。BL2是高音扬声器，其功率应与功放输出相匹配。功放电路可以找一个废旧的功放器，只要输入与电话机的音频输入匹配即可，VD5与VS是振铃触发电路，振铃触发导通，使K1吸合。K2-1是K2的一组常闭接点，呼叫时K2不吸合，K1吸合，K1-1是K1的一组常开接点，用于接通延时电路电源。延时到后K2瞬间吸合。

　K1-2、K1-3是两组常开接点，用于接通功放电路电源，呼叫时吸合，延时到后释放，K2吸合，K1释放，K2、K3也释放，K3的常闭接点接于1、1位置，常开接点接于2、2位置，K3吸合自动摘机，K3释放时自动扣机。

　其他元器件如Rv、VD1～VD4、R5、C2、IC1、BL1等均为原话机上元器件，BL1振铃扬声器可以不用。
