低压断路器工作原理分析

　低压进入家庭比起闸刀开关有很大优越性：一是它能够分断较大的，有灭弧装置，这正适合家庭负荷增大的情况。另外，它的热稳定性、寿命也比闸刀开关要好。二是它在故障发生时，能自动切断电路。断路器内部装有两个脱扣器，一个是双金属片热脱扣器，用作过载延时保护；另一个是电磁脱扣器，用来做短路瞬时保护。在家庭电路中，用了断路器之后不再装，遇有故障时脱扣器自动脱扣（俗称跳闸），以切断电路。当故障排除之后，只需重新合闸而不需更换零部件即可重新使用。

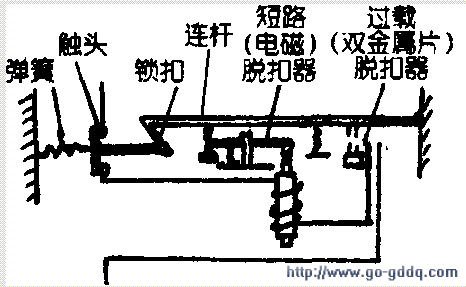

　断路器有三个基本组成部分：触头和灭弧系统、脱扣器、传动和操作机构，其工作原理可用附图示意图来说明。附图中所示的触头闭合，锁扣将此合闸状态用搭勾锁定使其稳定。发生过载时，过载脱扣器动作，小倍数过载电流经过一定长的时间使双金属片弯曲到一定程度，这时其一端的螺钉（可调）向上推动连杆使之脱扣造成失稳，触头得以分离，从而实现过载延时保护。发生短路时，短路脱扣器动作，大倍数短路电流通过电磁铁产生的磁力迅速吸引衔铁使之向下运动，安装在另一端的螺钉（可调）向上推动连杆，使之脱扣造成失稳，触头迅速分离，从而实现瞬时短路保护。
