如何选择和使用熔断器

    是动力和照明线路的一种保护器件，当发生短路或过大故障时，能迅速切断，保护线路和电气设施的安全（但不能准确保护过负荷）。

　　一、熔断器的分类
　　
　　熔断器分为高压和低压两大类。用于 3kV-35kV的为高压熔断器；用于交流 220V 、 380V 和直流 220V 、440v 的为低压熔断器。

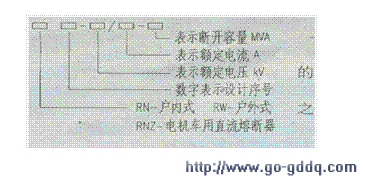

　　高压熔断器又分为户内式和户外式两种，型号说明如下：

　　例如 RN1-3 / 150 -200 即为户内式。额定 3kV、额定电流150A 、断开容量为200MVA。

　　户内式有 RN1、 RN2、 RN3 、 RN5 、 RN6 等，户外式有RW3 、 RW4 、 RW10 等，直流电机车用有 RNZ 、 RNZ1等。

　　低压熔断器常见有插入式、管式、螺旋式三大类。又可分为开启式、半封闭式和封闭式三种。

　　开启式不单独使用，常与闸刀开关组合使用；半封闭管式的一端或两端开启，熔体熔化粒子喷出有一定方向，使用请注意安全；封闭式常见有插入式、无填料管式、有填料管式和有填料螺旋式。低压熔断器字母含义如下：

　　R-熔断器； C-插入式； L -螺旋式； M-密闭管式； S-快速；T-有填料管式。如 RC1、 RC1A 为插人式； RM-无填料管式； RT0、 RL1、 RLS分别为有填料管式和有填料螺旋式。

　　二、熔断器的选择原则
　　
　　1.按照线路要求和安装条件选择熔断器的型号。容量小的选择半封闭式或无填料封闭式；短路电流大的选择有填料封闭式；半导体元件保护选择快速熔断器。

　　2.按照线路电压选择熔断器的额定电压。

　　3.根据特性选择熔断器的额定电流。

　　4.选择各级熔体需相互配合，后一级要比前一级小，总闸和各分支线路上电流不一样，选择熔丝也不一样。如线路发生短路，15 A 和 25A 熔件会同时熔断，保护特性就失去了选择性。因此只有总闸和分支保持 2-3 级差别，才不会出现这类现象。如一台低压侧出口为 RT0 1000 / 800 、电机为 RT0 400 / 250 或RT0 400 / 350 ，上下级间额定电流之比分别为 3.2 和 2.3 故选择性好，即支路发生短路，支路保险熔断不影响总闸供电。

　　5.熔体不能选择太小。如选择过小，易出现一相保险丝熔断后，造成电机单相运转而烧坏；据统计 60%烧坏的电机均系保险配置不合适造成的。
