整流输出脉动直流电压的计算

　在电子产品的中，都有将市电220V经桥式整流的单元电路。在一些书籍及刊物上将此输出的脉动直流说成是约有300V左右，甚至还有一些书上将此电压说成大约有380V左右，那么此电压到底是多少？它又是如何计算出来的？

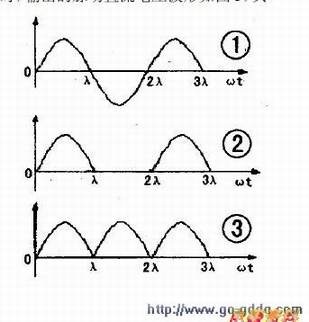

　常用的有半波整流、全波整流、桥式整流三种，其中当输入端是单相正弦交流电（波形如图1）时，它的最大值（即峰值）电压为Em，为E，二者的关系为：Em＝E。当整流电路为半波整流时，输出的脉动直流电压波形如图2，其输出电压为U0≈0.45E；当整流电路为全波或桥式整流时，输出的脉动直流电压波形如图3，其输出电压平均值为U0≈0.9E。

　如果按照上述公式计算，当输入端为220V正弦交流电时，经桥式整流后输出的脉动直流电压的平均值为0.9×220＝198V，这个数值和300V之间存在很大的偏差。经过笔者的计算得知，书上说的大约300V实际上指的是桥式整流输出直流电的峰值（最大值）电压，它等于输入端有效值为220V的单相交流电的峰值电压即：220×≈311V。只是书上往往表述得不很明确，所以才有此电压大约为300V的说法。
