晶体管单元电路设计

　1.驱动
　　

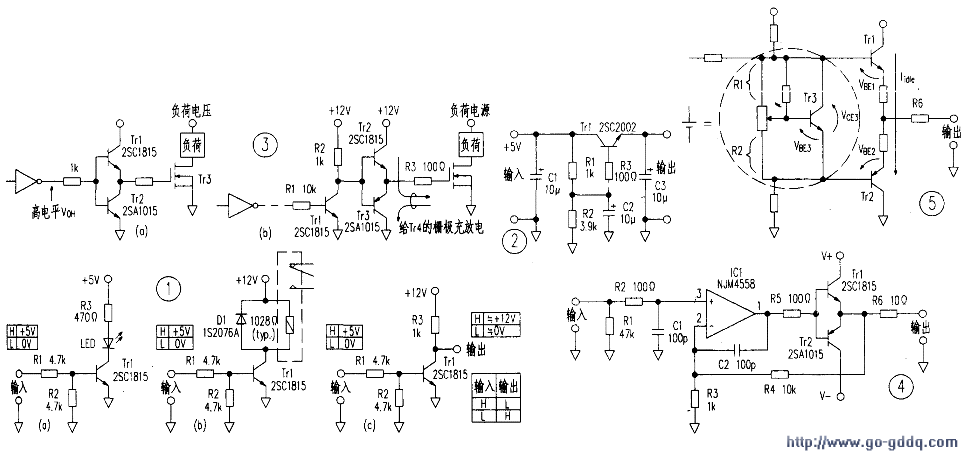

　　电路如图1a.这是一个开、关LED驱动的电路，输入小的控制信号，就可以开、关大的电流。这个电路也可以用来驱动或压电片，如图1b。由于继电器线圈是。在关断时会产生高的反，故要在其线圈上并联。以保护不被。这个晶体管如使用管芯内已含有（R1、R2）的带阻晶体管。则电路更简单。
　　
　　2.器、变换器
　　
　　电路如图1C，当负载为时，可以把0～5V的逻揖电平输入转换为12～0V的输出电平，使逻辑反转：除了用于前后电路的电平匹配外，也用于需要输出与输入反相的场合。不过此电路不适合高速电路。

　3.简易电路
　　
　　图2是一个简易变换电路。输出电压取决于输入电压被R1、R2的分压。改变R2与R1的比值。就可获得需要的输出电压。当然输入电压应由稳压提供。此电路的一个优点是输出低，如果取消图中的R2，电路就是一个有源，常用于需要降低纹波电压的电源电路中。

　4.MOSFET驱动电路
　　
　　图3a是功率MOSFET驱动电路，用于开、关流过负载的电流。缓冲级用特性完全相同、但极性不同的NPN和晶体管构成互补单端推挽电路（SEPP电路）。给MOSFET管的栅极提供足够幅度的驱动电压。驱动电压的高低与SEPP的供电电压无关，只取决于SEPP电路的输入电压。注意缓冲级不能和前级直接连接，需串入1kΩ。图3b是提高驱动电压的电路。

　在缓冲级前增加了一级电平变换器，将通用的逻揖电平提高到12V。

　5.缓冲放大器
　　
　　图4是用运放增强输出电流的缓冲电路。相对于驱动电路的开关工作状态，运放的输出是连续的。当运放的输入电压较低时。晶体管就不导通。输出波形就欠缺一部分。

　产生。为此加入了负反馈以改善波形。C2为防止振荡的补偿：电阻R6起防振和限流的双重作用。此电路适用于需用AC信号驱动的湿度的驱动，或是用于报警器、通信机等放大声音的电路。

　图5是克服上述失真的电路。利用晶体管Tr3给Trl和Tr2加上偏压，使其在两个方向上都无关断状态，输出空载电流Iidle，以减轻输出

　这可调节R1、R2的分压比来实现。该电路由于没有保护电略。当其输出短路时会有较大的短路电流。简单的方法是在输出端串入限流电阻R6。
