应用在中波双频共塔网络中的串并联谐振电路

　串并联谐振广泛应用于各种电子电路中。就中波发射台而言，为节约资金和设施，我们于2004年对中央一套（540k）和省一套（1548kHz）两套广播节目共用一只铁塔同时发射。

　双频共塔网络的核心电路即采用和组成的串并联谐振电路。共塔前，我们首先加顶负荷对发射塔（原发射为540kHz）进行了测试，测试结果为z（540kHz）=18.5－j51.3Ω：Z（1548kHz）=33一j229.10Ω。

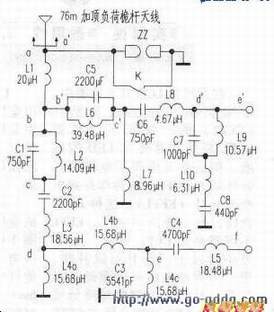

　我台转播中央一套节目的数字发射机和转播省一套节目的PDM全固态发射机，经过阻抗变换后的输出阻抗均为50Ω，它们分别通过各自50Ω馈管送至调配室进行双频共塔。其中双频共塔天调网络原理图见附图。

　图中，ZZ为石墨防雷放电球装置，两石墨放电球间距为17mm左右。K为接地闸刀开关，以便检修和维护中使用。

　该网络的主要作用有二：一是各套节目在自己的通道中畅通无阻地传至发射天线，并防止对方节目进入和影响自己的通道；二是两条50Ω馈管中分别传输的两路已调波信号能够很好地在各自发射频率上与同一天线在良好的的情况下以最小的驻波比发送出去。

　其中1548kHz通道端：L6、C5并联谐振于540kHz，以阻塞540kHz信号；L9、C7并联谐振于1548kHz，考虑到将来要上一套频率为1251kHz节目的因素，为防止1251kHz信号的影响，L10、C8串联谐振在1251kHz，对其进行陷波。另外还要通过一定的和将50QN抗转换成33－j229 10Ω。540kHz通道端L2、C1并联谐振于1548kHz，以阻塞1548kHz信号：另外该端还包括了一个带通，其中L5、C4串谐于540kHz，L4、C3并谐于540kHz。

　540kHz通道的阻抗也要由50QN抗转换为18.5－j51.3Ω。由上可见串并联谐振电路是组成该网络的关键所在。

　图中各点的阻抗值分别为。

　540kHz通道a：18.5－i51.3：b：185+i16 56：c：18.5+j71.00;d：50;e：50; f：50。

　1548kHz通道：a′：33－i229 10：b′：33－i34.58：c′：33－j87 78：d′：50 e′：50。

　经检测，540kHz端网络度为 对10kW 1251kHz的衰减量为－45 22dB，对10kW 1548kHz信号阻塞：1548kHz端网络滤波度为：对10kW 540kHz信号阻塞，对10kW 1251kHz信号陷波。经近三年的实用，该网络稳定可靠，非常令人满意。
