为什么数字集成电路的输入端要接VDD或地

　在板上，有时可触摸到烫手的数字，或发现数字IC突然损坏。因为数字IC的功耗很低，出现上述状况让人不可思议。

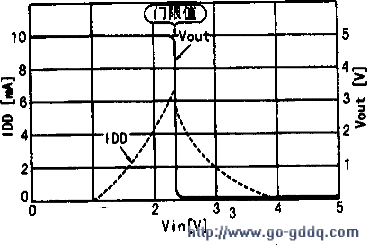

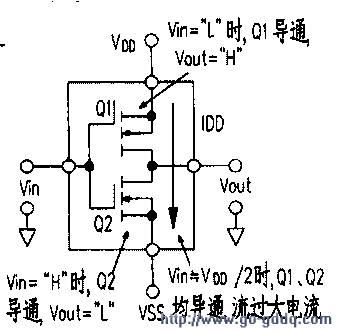

　上图是标准化的数字IC输出级。不论是在“H”或“L”状态，总有一个输出管（Q1或Q2）处于关断状态。但如果输入Vin处于门限值1／2VDD）附近，就可能出现Q1和Q2都导通的状态，这时在IC中将流过较大的而发热。中图是数字IC输入电压和输出电流的关系。

　如果数字IC的输入端空置（不连接），其电位就处于不确定的状态。一旦有接近门限值的电压出现，IC中就会流过大电流而发热。

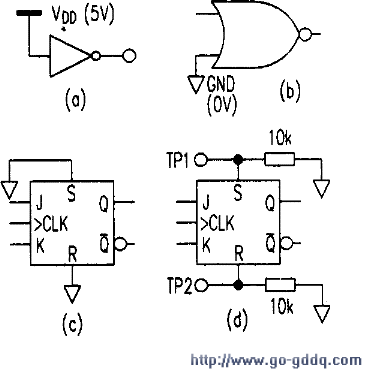

　标准的数字IC。其内部有多个门电路，设计数字电路时可能会有多余的门电路不用。由于输入端的很高。极易拾取外界而使输出端随意变化。此外，由于输入高。容易因为静电等高电压而。 因此，对于标准数字IC多余的输入端子。需像下图a～下图c那样接VDD或地，使其输出端处于固定的“H”或“L”状态。

　在不能直接接地时。可经过10kΩ接地（下图d）。
