手机VCO组件

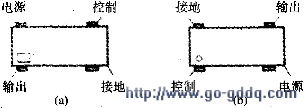

    单频手机中的VCO组件一般有4个引脚——输出端、端、控制端及接地端。不同手机中的VCO组件脚位功能可能不一样，但都是有规律可循的。若VCO组件上有一个小的方框或一个小黑点标记，则该VCO组件各端口通常如图(a)所示；若VCO组件上有一个小圆圈的标记，则该VCO组件各 端口功能如图(b)所示。

    在一部分双频手机中，若VCO是双频VCO组件，其标记为一个小黑点，则该VCO脚位功能如右图所示。

    有些VCO组件直接标明了该VCO组件就是一个双频VCO，如摩托罗拉双频手机v998的发射VCO就是这样，其表面标有898M／1748M()。
