数码寄存器
| ---------------------------------------------------------------------------------------------------------------------------------- |
| [转贴]数码寄存器 |

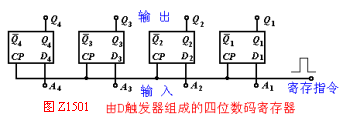

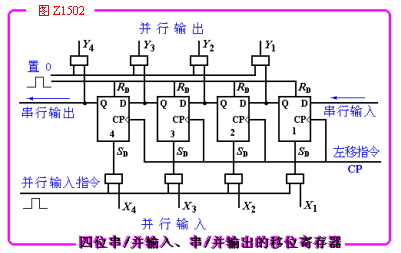

数码寄存器可由RS、D和JK组成。图Z1501是一个由D触发器组成的四位数码寄存器的逻辑图。 若数码A4、A3、A2、A1已被送到相应触发器的D端，当寄存指令（正脉冲）来到后，数码送入触发器。四个触发器输出端Ｑ4、Ｑ3、Ｑ2、Ｑ1的分别等于输入端Ｄ4、Ｄ3、Ｄ2、Ｄ1的电平，这时数码A4A3A2A1就被寄存起来。只要没有新的寄存指令，触发器的状态就不会改变，换言之，数码A4A3A2A1在寄存器中一直保持到下一个寄存指令到达时为止。 显然，图Z1501所示的寄存器采用了并行输入--并行输出的方式。  |
