认识复合管的结构

        在电子制作中，经常会遇到要求特性一致的大功率异型对管的时候（如：互补对称式ＯＴＬ、ＯＣＬ功放电路等），这一类大功率异型对管在市场上往往很难买到，而且价格也非常昂贵。这时，可以采用一对大功率同型管与一对小功率异型对管复合，代替你所需要的大功率异型对管。有时为了增大三极管的放大倍数也要用到两管复合。
    １． 两管复合时，前一管的集电极与发射极应该接在后一管的基极与集电极之间，且保证复合管形式。

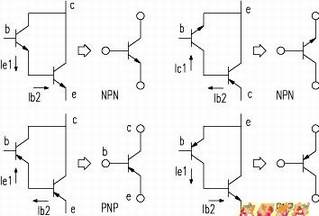

    ２． 复合管的导电类型（ＮＰＮ或ＰＮＰ）决定于前一管（如附图）。
    ３． 复合管的电极名称与前一管的相应电极名称相同（如附图）。
    ４． 复合管的功率决定于第二管（实际使用时，一般小功率管在前，大功率管在后，所以可用小功率异型对管和大功率异型对管复合来代替大功率异型对管。
　　５． 两管复合后的β：β＝β１：β２。
