史密斯（Smith）圆图

Smith圆图是一个非常有用的图形化的匹配设计和分析工具，且方便有效，在微波电路设计过程中会经常用到。

另外，Smith圆图有圆图和导纳圆图两种形式，可以视具体情况选用。



图35 Smith阻抗圆图

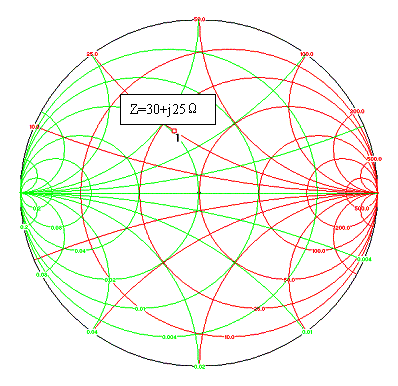

图36 Smith圆图的应用示例

图37 图解用的Smith圆图标准图纸

由图35我们可以看到，在Smith阻抗圆图中存在等圆、等电抗线、纯线、平面（jωL）、平面（1/ jωC）、开路点、短路点和50Ω点等等。

当然，相对应的在导纳圆图中也存在等圆和等导纳线等。
