半波整流电路

半波如图Z0702所示。它由Tr整流D和RL组成，变压器的初级接交流，次级所感应的交流为

其中U2m为次级电压的峰值，U2为。
的工作过程是：在u2 的正半周（ωt = 0~π），二极管因加正向偏压而导通，有iL流过负载RL。由于将二极管看作理想器件，故RL上的电压 uL与u2的正半周电压基本相同。

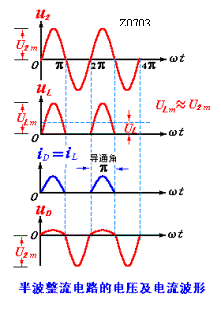

在u2的负半周（ωt =π~2π），二极管D因加反向电压而截止，RL 上无电流流过，RL 上的电压uL = 0。可画出整流波形如图I0702所示。
可见，由于二极管的单向导电作用，使流过负载的电流为，电压也为一单向脉动电压，其电压的（输出直流分量）为


          　　　　　　　GS0701
流过负载的平均电流为
          　　　　　　GS0702
流过二极管D的平均电流（即正向电流）为
          　　　GS0703
加在二极管两端的最高反向电压为       　　GS0704 。
选择整流二极管时，应以这两个参数为极限参数。
半波整流电路简单，元件少，但输出电压直流成分小（只有半个波），脉动程度大，整流效率低，仅适用于输出电流小、允许脉动程度大、要求较低的场合。
