多级放大电路的分析方法

   分析多级放大的基本方法是：化多级电路为单级，然后再逐级求解。化解多级电路时要注意，后一级电路的输入作为前一级电路的；或者，将前一级输出作为后一级电路的信号源内阻。
    一、放大倍数

式中Au1、Au2…Aun ：多级放大电路各级的电压放大倍数。
Au（dB）= Au1（dB）+ Au2（dB）+ …+ Aun（dB） GS0228
    二、输入电阻和偷出电阻
    多级放大电路的输入电阻就是第一级放大电路的输入电阻，其输出电阻就是最后一级放大电路的输出电阻。有时第一级的输入电阻也可能与第二级电路有关，最后一级的输出电阻也可能与前一级电路有关，这就取决于具体电路结构。

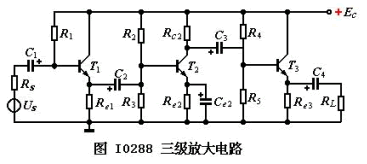

    例题 三级放大电路如图Z0225所示。计算该电路的Au 、ri 、ro 。
　　　　　　　　　　
    解：（1）电压放大倍数

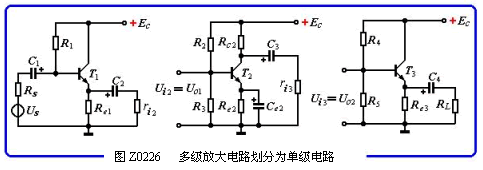

    按前述分析方法将三级放大电路划分为3个单级放大电路，如图Z0226所示。
　　　　　　　　　　
    由上图可见，第一级电路和第三级电路为共集电极放大电路，其电压放大倍数为：Au1＝Au3≈1，第二级电路为共射极放大电路，它的电压放大倍数为
      Au2 = - β（RC2∥ri3）/rbe2
总电压放大倍数为： Au＝Au1·Au2·Au3≈
    （2）输入电阻
    第一级电路为射极输出器，它的输入电阻为：故：

    （3）输出电阻
    第三级电路为射极输出放大电路则：

    由上例可以看出，分析多级放大电路的关键在于正确地划分出各单级放大电路。
