无忌论坛尼康版主LKM 英拓五维云台试用报告

　最近笔者有机会试用了英拓INDURO出品的名为PHQ系列中的PHQ3云台。这是一款有技术创新性的、标新立异的五维云台。

　在使用中，这PHQ3云台给笔者最大的感觉是水平定位快速而且精确。熟练的操作者只需要10多秒内就可以将单反相机精确水平定位于云台之上，而且可以360度旋转相机而不会出现高低起伏的情况。

　精准的的准确度，快速的操作速度，这两点对于摄影师的重要性不言而喻。 精确的水平定位意味着摄影师可以随心所欲地创作全景摄影，超宽摄影。

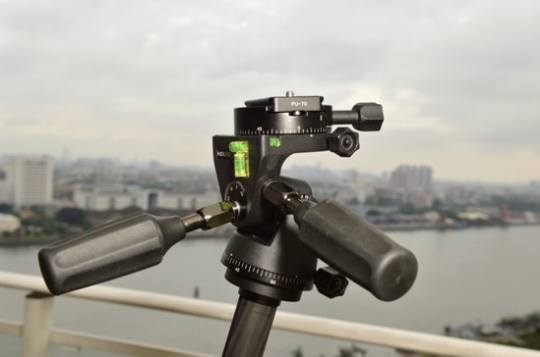

　先谈谈这款云台的做工和构造。首先这个云台手感稳重，阻尼适当顺滑，其中有4个标尺，其中三个角度标尺。顶部一个刻度标尺。5个液体气泡水平仪，无一不体现出设计工艺精湛，构思巧妙，用料讲究。

　以下笔者就云台的技术特征，在使用方面，抛砖引玉。供各位探讨。

　如图所示。这是一款5维云台，如果您对“维度“这个概念比较难理解。您也可以用“平面”这个概念来理解它的使用。

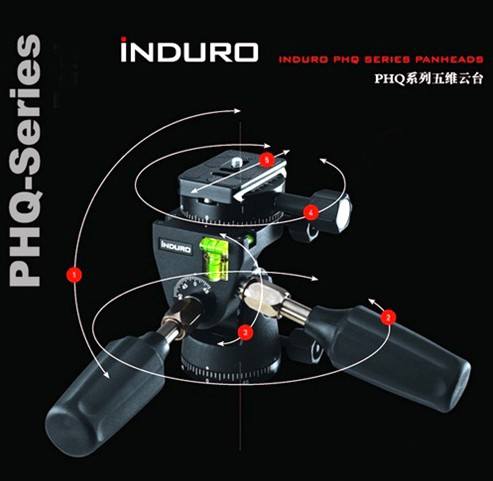

　从这张官方提供的效果图我们可以清晰看到PHQ3的工作原理。如图所示：1、3两个手柄为云台提供了纵向和侧向的调整功能；而2、4两个底座则实现了水平方向的360度旋转功能；而5快装板则能够实现在短距离上的左右或前后平移控制。



　最近笔者有机会试用了英拓INDURO出品的名为PHQ系列中的PHQ3云台。这是一款有技术创新性的、标新立异的五维云台。

　在使用中，这PHQ3云台给笔者最大的感觉是水平定位快速而且精确。熟练的操作者只需要10多秒内就可以将单反相机精确水平定位于云台之上，而且可以360度旋转相机而不会出现高低起伏的情况。

　精准的的准确度，快速的操作速度，这两点对于摄影师的重要性不言而喻。 精确的水平定位意味着摄影师可以随心所欲地创作全景摄影，超宽摄影。

　先谈谈这款云台的做工和构造。首先这个云台手感稳重，阻尼适当顺滑，其中有4个标尺，其中三个角度标尺。顶部一个刻度标尺。5个液体气泡水平仪，无一不体现出设计工艺精湛，构思巧妙，用料讲究。

　以下笔者就云台的技术特征，在使用方面，抛砖引玉。供各位探讨。

　如图所示。这是一款5维云台，如果您对“维度“这个概念比较难理解。您也可以用“平面”这个概念来理解它的使用。

　从这张官方提供的效果图我们可以清晰看到PHQ3的工作原理。如图所示：1、3两个手柄为云台提供了纵向和侧向的调整功能；而2、4两个底座则实现了水平方向的360度旋转功能；而5快装板则能够实现在短距离上的左右或前后平移控制。

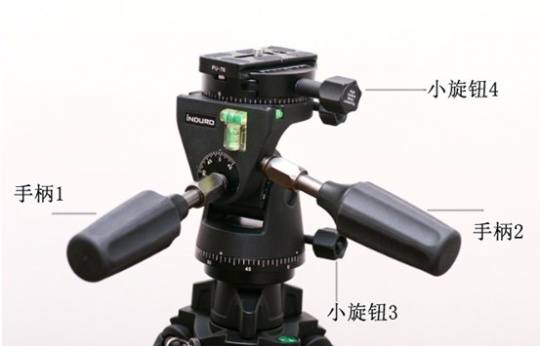

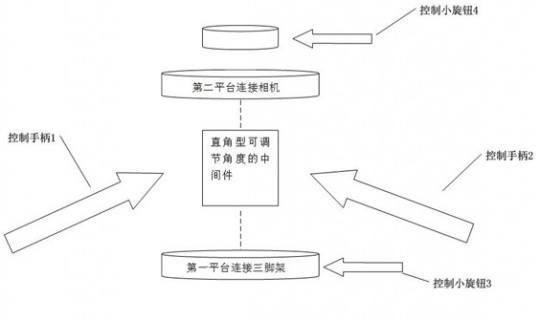

　为了简化结构。笔者用简单的示意图来取代。如下图。、最常用的使用是4维（控制手柄1和2、小旋钮3和4），操控1,操控2,操控3尤为重要。

简化图

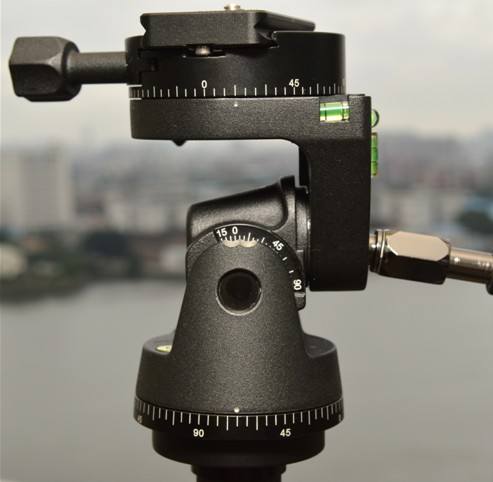

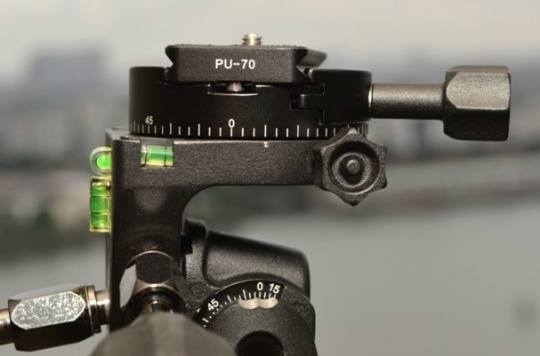

　下图这就是连接上下两个平台的可调控的直角中间件。这是使第二平台独立于第一平台的关键设计。也就是说，即使第一个底座平台处于不水平的位置，这个可调节中间件一样可以使第二平台置于水平方向。

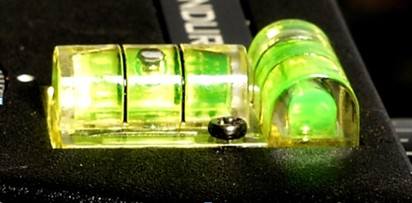

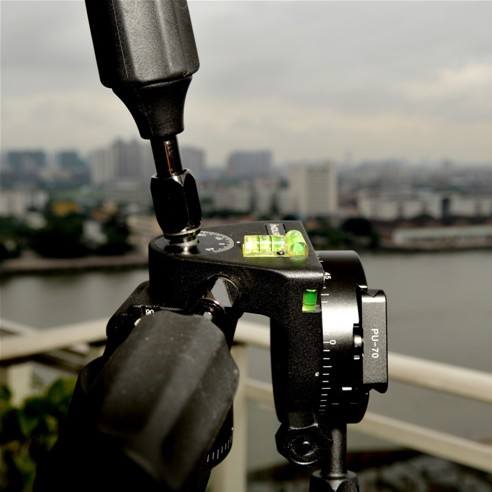

　如图，请留意到在两个侧面都各有一个液珠式水平仪，这样使用者无论在左侧或者右侧，都可以方便地观看云台的水平，并且对云台进行微调。



　相信大家都知道，如果在野外，放置三脚架的地面，很多情况都是坑坑洼洼的，如果在山上石头嶙峋的地方，就更不用说了。所以这个时候，把三脚架保持平衡并且相机处于水平位置拍摄，就显得特别重要了。

　一般来说，首先是调整三个脚架的长度适应地面，使得平台处于相对水平稳定的位置。

　但为了方便演示极端的使用情况。笔者把三脚架设置脚架成长短不一，所以，这时，“第一连接平台”就处于不水平的位置了（实际上强烈不推荐您这么做，应该尽量做好三脚架的稳定工作）

　以下分两种情况说明：

　1.  水平拍摄。

　① 由于手柄1的可调整的幅度是105度，调节角度并不是无限的。所以，根据拍摄的具体位置，略微调整小旋钮3，旋转微调第一底座平台，以方便接下来的操作。调节好后，锁定。

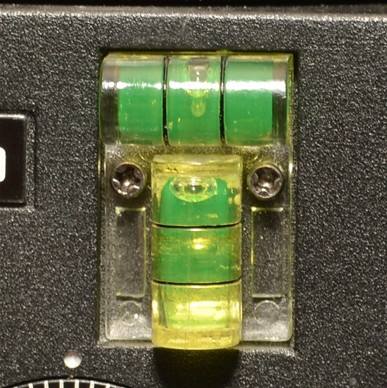

　② 调整手柄2，使T型液珠水平仪的上部横向水平仪的气泡处于中间的标记位置。然后锁定手柄2

　③ 调整手柄1….观察其中一个侧面的水平液珠水平仪的气泡位置，轻微操作调节手柄1，使气泡处于适当位置的瞬间，停止，锁定手柄1。

　这时，您会发现第二平台（也就是固定您相机的平台）已经处于独立水平的位置。这个操作过程其实可以很短暂。操作的过程中，无论是在云台的左边或者右边都可以观察到这个液珠水平仪。

　④ 接下来您可以尽情拍摄，如果您喜欢全景摄影。那么您可以调节小旋钮4，控制360度旋转平台，就可以操作相机在水平方向进行360度拍摄，而不用担心“高低起伏”问题。即使这个时候脚架的三条支架依然处于长短不一的状态。

　以上操作很简单。而且十分人性化。这就是多维度的好处了。



　2. 垂直拍摄

　相对于水平拍摄，垂直拍摄的操作稍有不同。



　拍摄条件如上，脚架依然处于高低不平的不稳定的状态。由于是可调节直角型中间件的设计，所以这就简单了。

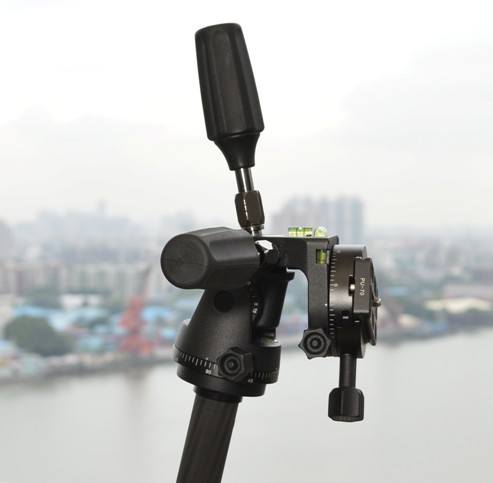

　① 操控手柄1，直接垂直中间件。使水平仪的气泡处于如图的中间状态、这时第二平台已经处于垂直地面的位置。

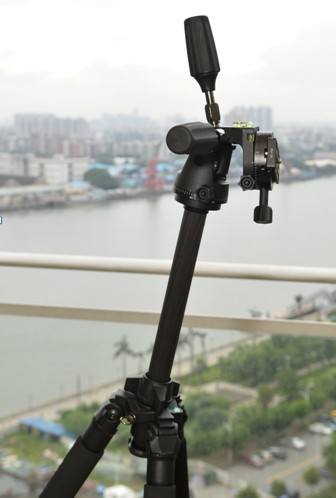

　实际显示如下图，但接下来还需要进行进一步的微调补偿。

　② 操控旋钮3和旋钮4.进行不同水平，不同上下角度上的微调。所得结果如下图所示

　通过上面的两个极端实例可以得出结论：PHQ云台系列是一个可以信赖的稳定云台，构思巧妙，操作简便，在全景拍摄,超宽摄影上表现尤其突出。笔者使用的是PHQ3云台。此云台承重16KG，完全可以胜任目前的单反器材。

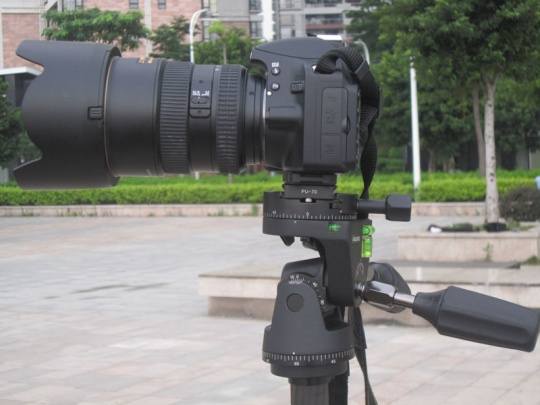

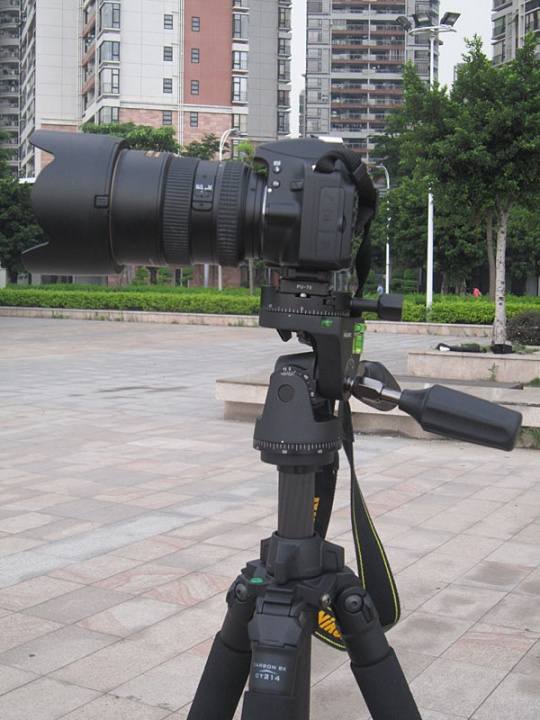

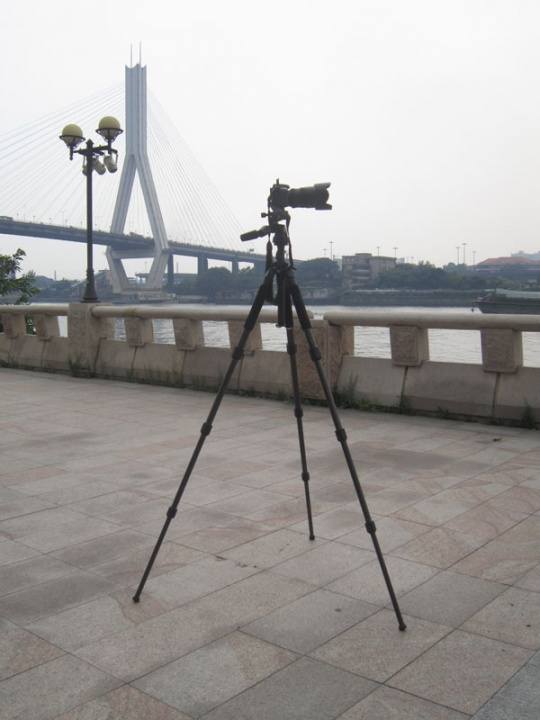

　挂机状态下的实拍效果（配搭英拓CT214脚架）：

　最后，还有几点补充说明和改进小建议：

　① PHQ3云台不轻，重量在1KG，和三脚架的重量相当。它适合于承载各种“重型武器”，所以追求轻便的可以选择PHQ1系列。

　② 快装板PU-70的固定螺丝可以用各种硬币，例如可以用一角硬币，或一元硬币旋转固定。但似乎可以增加一个免工具的设计。在国产的快装板上已经可以看到这种免工具设计。

　③ 在垂直拍摄方面不如水平拍摄般的精确。从设计上看，似乎可以考虑加多一个维度，这样在垂直拍摄时，一样可以无缝360度旋转了，现在要通过微调补偿的这种方式来实现。不过怎么多加一个维度，实现6维度的云台设计，这就是英拓设计者要考虑的事情了。

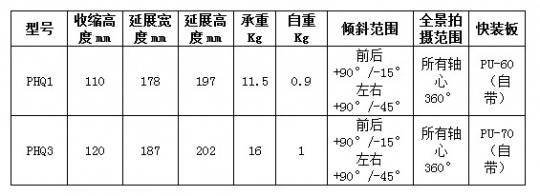

　附：英拓PQH五维云台参数
